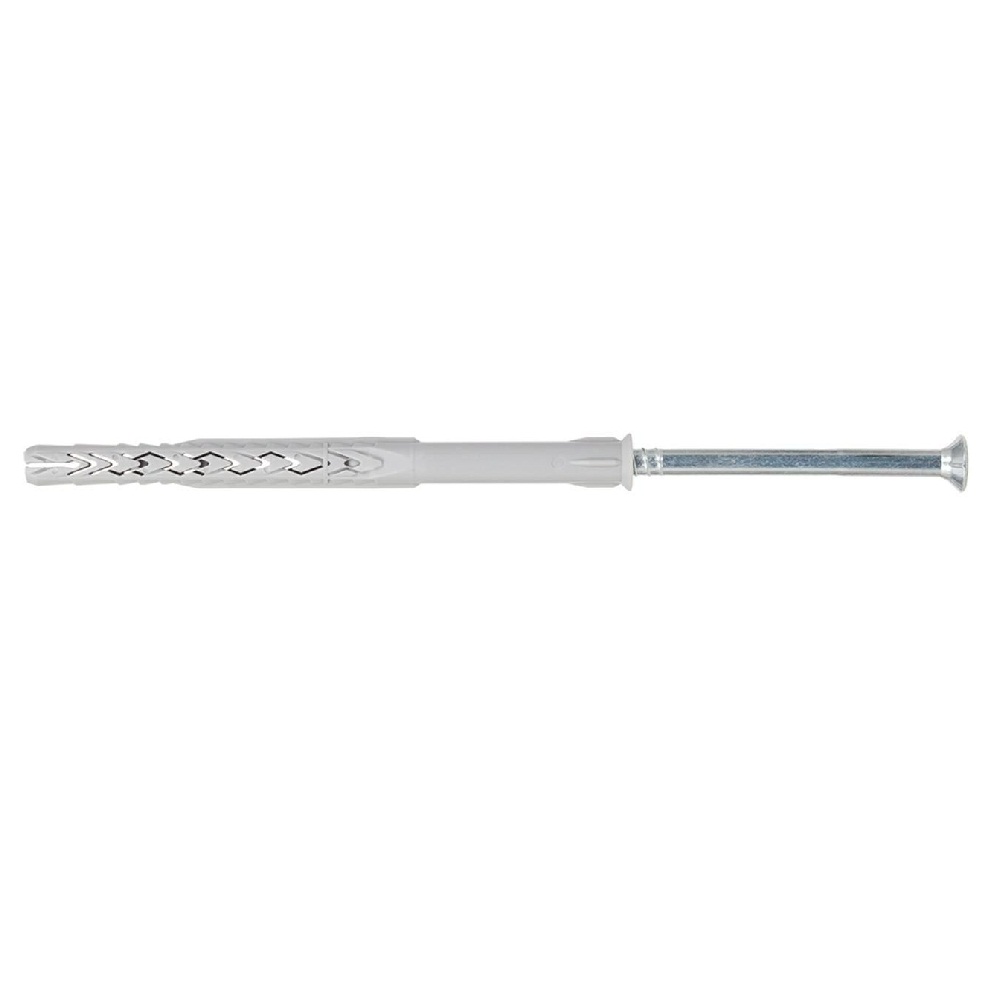

Фасадный дюбель SXRL с шурупом с потайной головкой и с шестигранной головкой
Универсальность с различной глубиной анкеровки
Фасадный дюбель fischer SXRL с возможность монтажа до трех глубин анкеровки одобрен к применению для разнообразных креплений неструктурных систем в бетоне, кирпичной кладке и ячеистом бетоне. SXRL 10 также одобрен в качестве одноточечного крепления в бетоне, а SXRL 14 для установки фасадов в сжатых зонах. В кирпичной кладке из щелевого кирпича две распорные зоны дюбеля действуют самостоятельно, равномерно распределяя нагрузки; в ячеистом бетоне и полнотелых строительных материалах они объединяются в один длинный расширительный элемент. Это обеспечивает превосходные показатели несущей способности. Обширный ассортимент с диаметрами дюбелей 8, 10 и 14 мм и длиной до 260 мм позволяет применять в различных областях. SXRL с шурупом с потайной головкой особенно рекомендуется для крепления деревянных конструкций.
Функционирование
• Длинная распорная зона с несколькими возможными глубинами анкеровки 50, 70 и 90 мм для SXRL 8 и SXRL 10, а также 70 и 90 мм для SXRL 14.
• Благодаря особой геометрии дюбеля распорные усилия равномерно распределяется в просверленном отверстии.
• Одноточечное крепление в бетоне с трещинами с делает SXRL незаменимым при креплению в бетоне, например для таких задач, как установка маркизных крыш и перил на открытом воздухе.
• При установке на большую глубину более длинные упорные ребра предотвращают проворачивание дюбеля во время монтажа.
• SXRL 14 дополнительно допущен к применению в системах, подверженных давлению, и может использоваться для фасадных конструкций, устанавливаемых без настенного кронштейна с заданным шагом.
• Наличие SXRL с полезной длиной до 290 мм обеспечивает подбор необходимого типоразмера дюбеля практически для любого применения.
Применение
• Фасад, потолок и крыша подструктуры из дерева и металла
• Фасадные подконструкции при сжимающей нагрузке (например, дистанционный монтаж без настенного кронштейна)
• окно
• Ворота и двери
• Шкафы
• Кухонные навесные шкафы
• Деревянный брус
• Балки
• Кронштейны для крепления мониторов
• Облицовка стен
• Металлические кронштейны
• Металлические опоры
• Кабельные каналы
• Кабельные лотки
Строительные материалы
Одобрено для:
• Кирпич с вертикальными пустотами
• Ячеистый бетон
• Пустотелые блоки из легкого бетона
• Пустотелый силикатный кирпич
• Теплоизоляционные блоки
• Полнотелый блок из легкого и нормального бетона
• Полнотелый кирпич
• Полнотелый силикатный кирпич
• Бетон ≥ C12/15
Также подходит для:
• Натуральный камень с плотной структурой
• Полнотелые панели из гипса
* Подробная информация о строительных материалах указана в технической документации.
Допуски
• ETA-07/0121
• DoP No. 0329
• Z-21.2-2092
• 21-009-1(2)
Порядок монтажа
• SXRL подходит для сквозного монтажа.
• В кладке из щелевого кирпича две распорные зоны дюбеля гарантируют щадащую нагрузку на перемычки кирпича, что предотвращает их разрушение и повышает несущую способность.
• В ячеистом бетоне и других полнотелых строительных материалах две распорные зоны дюбеля образуют один удлиненный распорный профиль, что обеспечивает равномерное распределение нагрузки в строительном основании.
• Для крепления деревянных конструкций рекомендуется использовать шурупы с потайной головкой. Для металлических конструкций необходимы дюбели с плоским широким бортиком и шурупами с шестигранной головкой и прессшайбой.
•
